產品用途

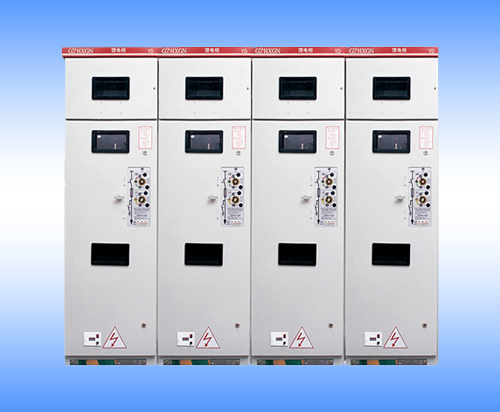

       KYN28-12(Z)鎧裝移開式交流金屬封閉開關設備（以下簡稱中置柜）系三相交流50Hz單母線及母線分段的成套配電裝置，主要用于接受及分配3~10KV電網電能，并實現電路控制、保護和檢測。該中置柜能滿足IEIC298、GB3906、DL/T404等標準要求，并具有安全可靠的“五防”功能，它可以配用VS1系列、VD4系列真空斷路器，具有分斷能力高、體積小、操作安全方便等優點，是一種性能優越的中置柜。

       型號及含義

       主要特點

       本系列產品由固定的柜體和可移開部件 (手車) 兩部分組成。
 ◇ 中置柜的外殼選用進口敷鋁鋅薄鋼板，經 CNC 機床加工，采用多重折邊工藝。
 ◇ 外形美觀，尺寸精度高，防腐 性、抗氧化能力強。
 ◇ 防護等級高。柜體外殼防護等級為 IP4X，斷路器室門打開劃 IP2X。
 ◇ 全組裝式結構。整個柜體由各個獨立單元組裝而成。
 ◇ 敷鋁鋅板經多重折邊加工后用拉鉚螺母和高強度的螺栓聯接而成。
 ◇ 產品有安全可靠的聯鎖裝置，完全滿足“五防”的要求。
  ☆ 只有手車處在工作、試驗 / 隔離位置時，斷路器才可進行分、合閘操作.
  ☆ 斷路器在合閘狀態，用手車操作手柄不能推拉手車。
  ☆ 接地開關未分閘，手車不能進入工作位置。
  ☆ 斷路器在工作位置，接地開關手柄不能插入操作孔。
  ☆ 接地開關未合閘，下門無法打開。
 ◇ 當手車從試驗 / 隔離位置移動到工作位置過程中，上下靜觸頭盒上的活門與手車聯動，同時自動打開；當反方向移動時活門則自動閉合至完全覆蓋住靜觸頭盒，形成有效隔離，從而保證檢修人員不觸及帶電體。
 ◇ 主母線是單臺拼接，相互貫穿聯接。相鄰柜用套管固定。對于特殊需要，母線可用熱縮管和聯接螺栓絕緣套覆蓋。
 ◇ 斷路器采用中置式，因而電纜室空間寬敞?？砂惭b電流互感器、接地刀、避雷器等。電纜室內的電纜連接導體，每相可并接 1～6 根單芯電纜。
 ◇ 手車和柜體之間設有機械聯鎖，安全可靠。各類手車根據用途不同有斷路器手車、電壓互感器 ( PT) 手車、計量 (CT) 手車、隔離手車等。各類手車按模數，積木式變化。同規格手車互換性強。
 ◇ 各類手車操作輕便、靈活。手車需要移開柜體時，用一臺專用轉運車，就可以方便取出。
 ◇ 二次 (航空) 插座裝在手車室的右上方，二次插頭通過尼龍波紋管與斷路器手車相聯。
 ◇ 斷路器手車只有在試驗／斷開位置時，才能插上和解除二次插頭，斷路器手車處于工作位置時，由于機械聯鎖，二次插頭被鎖定，不能拔除。
 ◇ 進線柜的斷路器手車室下方可裝固定的電壓互感器 (PT)，也可以裝電壓互感器手車。
 ◇ 在斷路器室和電纜室分別裝設加熱器，以防止在溫度或濕度變化較大的氣候環境中產生凝露，防止腐蝕發生。
 ◇ PT 室前門裝設電磁鎖，外形美觀，同時有效地防止高壓有電時誤入帶電間隔。
 ◇ 繼電器儀表室可裝繼電保護元件、儀表，以及特殊要求的二次設備。儀表室的頂板上還留有便于施工的小母線穿越孔，便于小母線的安裝。
 ◇ 主開關室、母線室、電纜室上方設有壓力釋放通道，以便從柜體上方排出高壓氣體，確保操作人員和開關柜的安全。
 ◇ 各柜體可裝電氣聯鎖，具有架空進出線、電纜進出線及其他功能方案，經排列、組合后能成為各種方案形成的配電裝置。
 ◇ 可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少占地面積。

       使用環境條件

       環境溫度 環境溫度：上限＋40℃，下限－25℃。

       環境濕度 環境濕度：相對濕度日平均值相對濕度不大干 95%，月平均值相對濕度不大于90%。

       海拔高度 不超過 1000m。

       其 它 地震烈度不超過 8 度；周圍空氣應不受腐蝕或可燃氣體、水蒸氣等明顯污染；無嚴重及經常性的劇烈振動，嚴酷使用條件下嚴酷度設計滿足 Ⅰ 類要求；特殊使用條件：在超過 GB3906 規定的正常環境條件下使用時由用戶和制造廠協商。
